▊ 产品简介：

TS-8510/TS-8511/E485AG实现RS-485/RS-422信号高速隔离中继，通过对信号的隔离放大，达到延长RS-485/422通信距离、抗干扰的目的。

供电采用外接开关电源5V供电或9～30V供电，内部电源有防反接电路和1000V电源隔离，安全可靠，非常适合工业控制应用。

产品支持传输速率最高达115200bps，为了保证数据通讯的安全可靠，信号输入端为防止雷击浪涌引入转换器及设备，内置的光电隔离器及600W浪涌保护电路，信号采用3750V隔离电压，可以有效地抑制闪电和ESD（静电保护），同时可以有效的防止雷击和共地干扰。

已在油田、水利、安防、电力等行业获大规模使用。

◆TS-8510两端隔离防雷型中继器；

*TS-8511三端隔离防雷型中继器；

*TS-8511J三端隔离防雷型中继器，定制产品，用于军用雷达车；

*E485AG 三端隔离防雷型中继器；定制产品，电源隔离3000V，信号隔离5000V，DC5V供电，可用于煤矿。

▊ 产品特性：

1、RS-485或者RS-422的隔离中继器；

2、既可用于信号中继放大，也可作为RS-485和RS-422转换使用；

3、通讯波特率在300～115,200bps自适应；

4、工业级设计，优选进口元器件，全部表面贴装工艺

5、超低功耗，DC24V/18mA ；DC5V/42mA

6、RS-485符合TIA/EIA-485-A标准；RS-422符合EIA-422-A标准

7、RS485和RS422的接口均有15KV静电保护，600W/ms雷电防护

▊ 技术参数：

电    源：TS-8510/TS-8511/TS-8511J为DC5V或DC9-30V宽电压供电；

             E485AG为DC5V供电。

工作电流：DC24V/18mA ；DC5V/42mA

通讯速率：300-115.2Kbps自适应

隔离保护：TS-8510信号隔离电压3750V，电源隔离为1000V；

                 TS-8511/TS-8511J信号隔离5000V，电源隔离为1000V；

                 E485G信号隔离5000V，电源隔离为3000V；

通讯距离：RS-485/422侧的通讯距离1.5Km

最多节点数：RS-485为128节点， RS-422为64节点

协议标准：RS-485符合TIA/EIA-485-A标准； RS-422符合EIA-422-A标准

防护电压：15KV静电保护，600W/ms雷电防护

尺寸大小：TS-8510/TS-8511工业导轨槽模块(116mm×72mm×34mm)

工作温度：-45℃～85℃

▊ 产品应用：

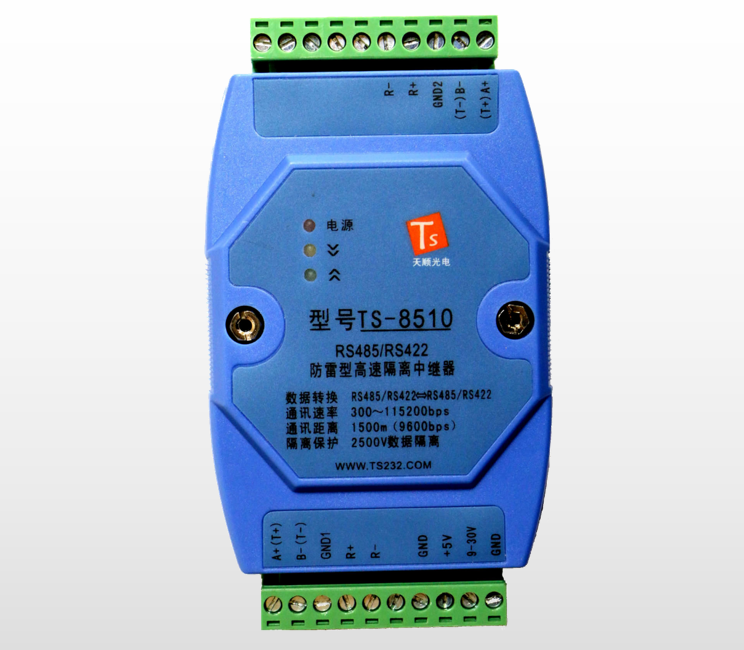

▊ 产品图片：
