【TS-8523A】有源串口隔离保护器

在许多采用RS-232标准通讯的设备之间，由于工作环境恶劣、经常需要带电插拔接口的设备或由于供电系统设备接地等诸多原因使得两台设备之间的地电位超过正常信号幅度，给系统带来纵向干扰，甚至会烧毁通讯接口。

TS-8523B实现RS-232三线制光电隔离传输。串口窃电技术，无须外供电源。适于工作在苛刻的电气环境，或频繁插拔RS-232电缆的环境中各系统间的电气隔离。

1、两侧串口各自窃电，无需外供电源；

2、工作电流小于10mA；

3、信号光电隔离，透明传输，波特率自适应，无需改动用户协议；

4、独有的串口隔离保护电路，抗静电、防雷击、突波抑制；

5、精致小巧，便于安装；

6、工业级设计，优选进口元器件，全部表面贴装工艺。

电源来源：两侧串口各自窃电，无需外供电源 ；

通讯速率：300～38.4Kbps；

通讯距离：15m；

信号类型：TX、RX、GND三线制，符合EIA-232E标准；

隔离电压：光耦隔离3750V；

防护电压：15KV静电保护和600W/ms雷电防护；

尺寸大小：63mm×33mm×17mm；

工作温度：-35℃～85℃

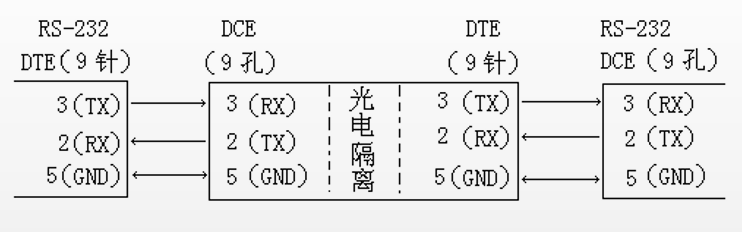

以上接线图中，可以认为TS-8523B隔离转换器的DB9孔和DB9针为标DCE和DTE设备，所以接线时您只需在原有的串口通信的链路中将TS-8523B串入即可。

关于DCE和DTE的说明：

RS-232接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口,DTE包括计算机、终端、串口打印机等设备。DCE通常只有调制解调器（MODEM）和某些交换机COM口是DCE，标准指出DTE应该拥有一个插头(针输出)DCE拥有一个插座（孔输出）。这经常被制造商忽视但影响不大,只要搞清楚DCE、DTE就行了,然后按照标准接线图接线。
