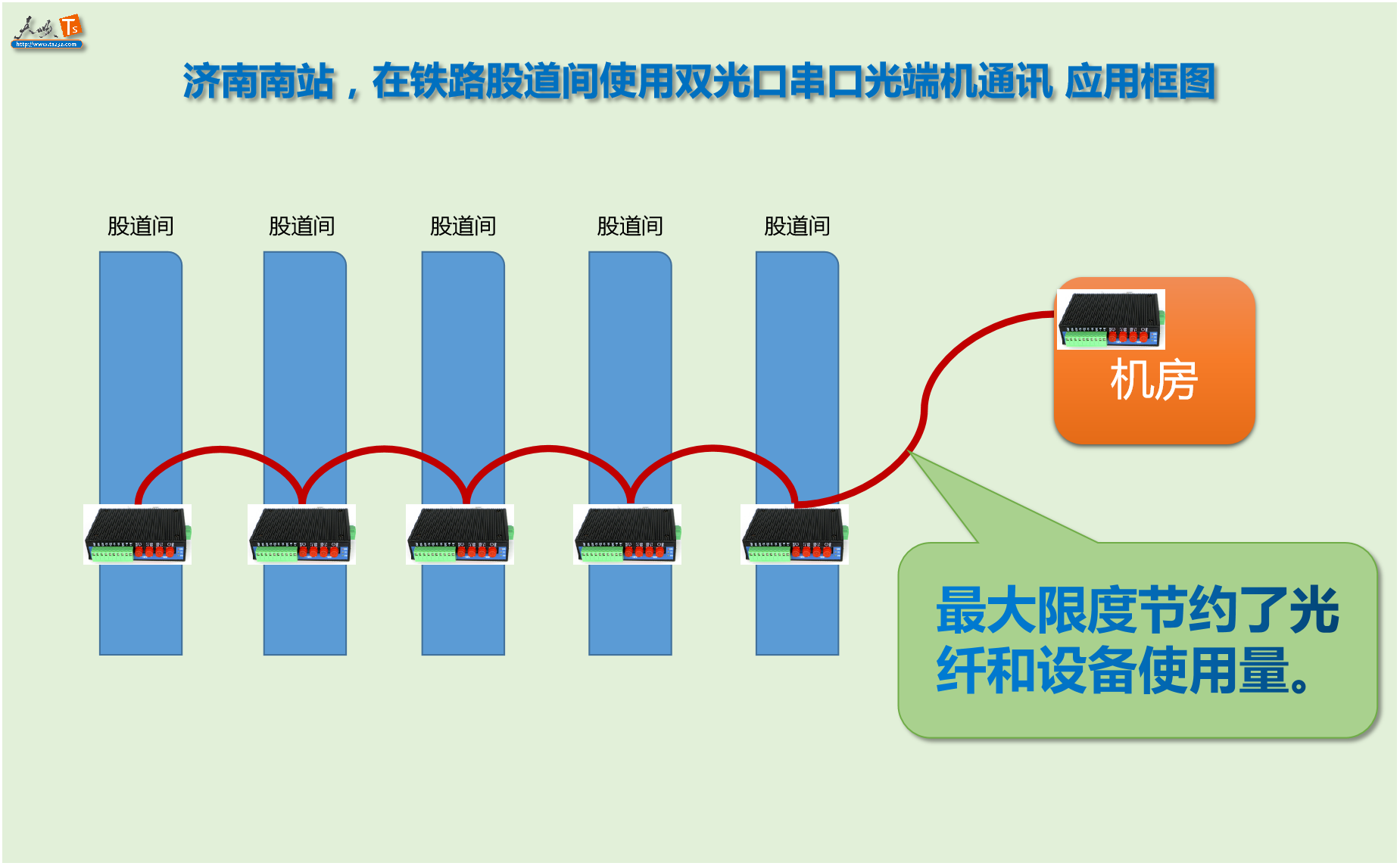

【TS-8543】 RS-232/RS-485/RS422 链型网络光端机 在杭州西站 济南南站 客车上水管理系统中的应用

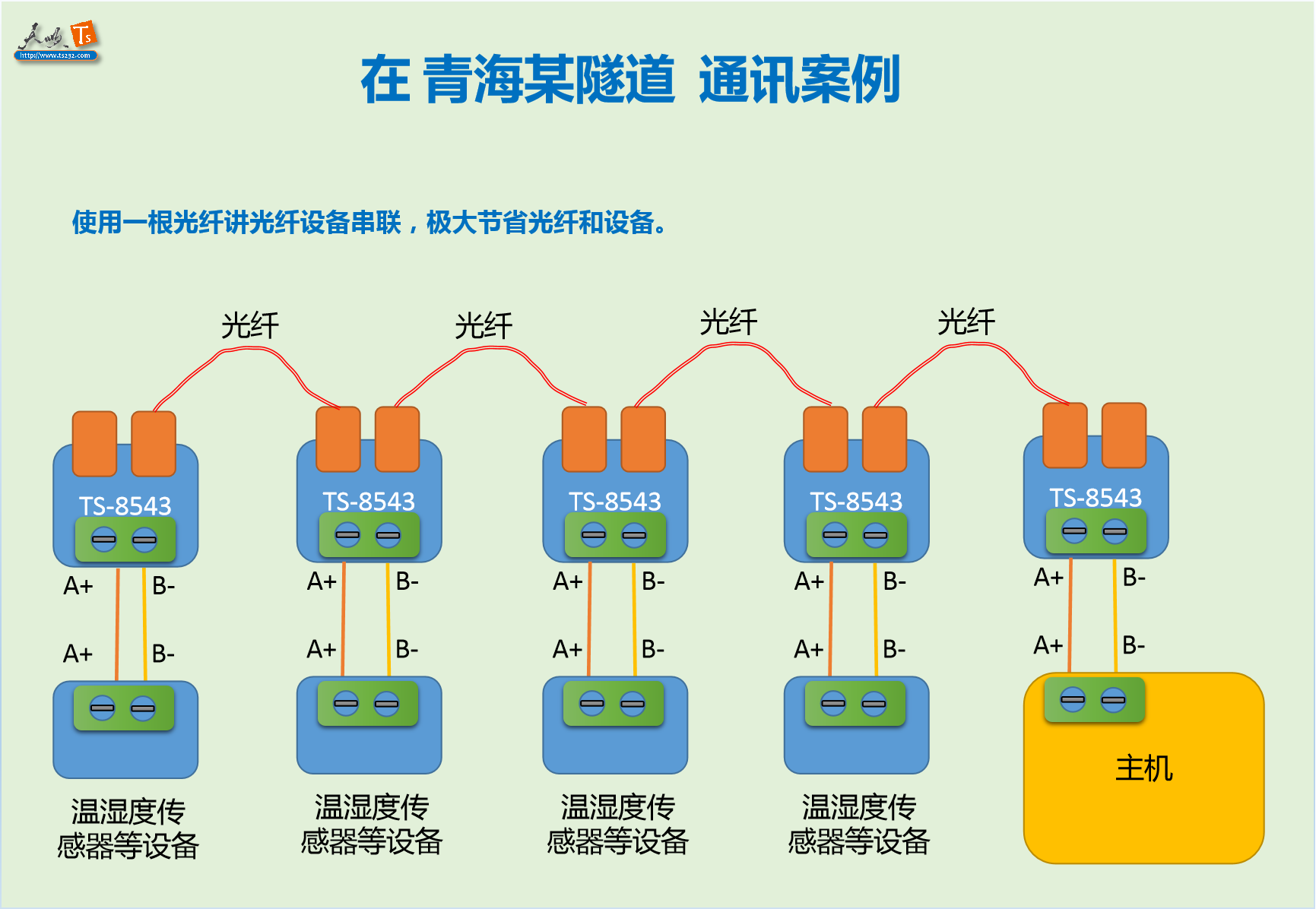

【TS-8543】 RS-232/RS-485/RS422 链型网络光端机 在 青海某隧道中的应用

▊淘宝购买链接：

https://item.taobao.com/item.htm?ft=t&id=674435639810

型号：【TS-8543】

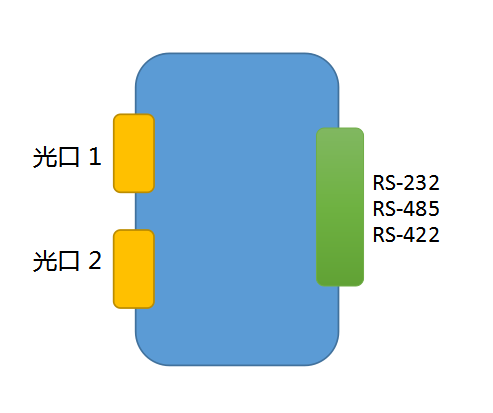

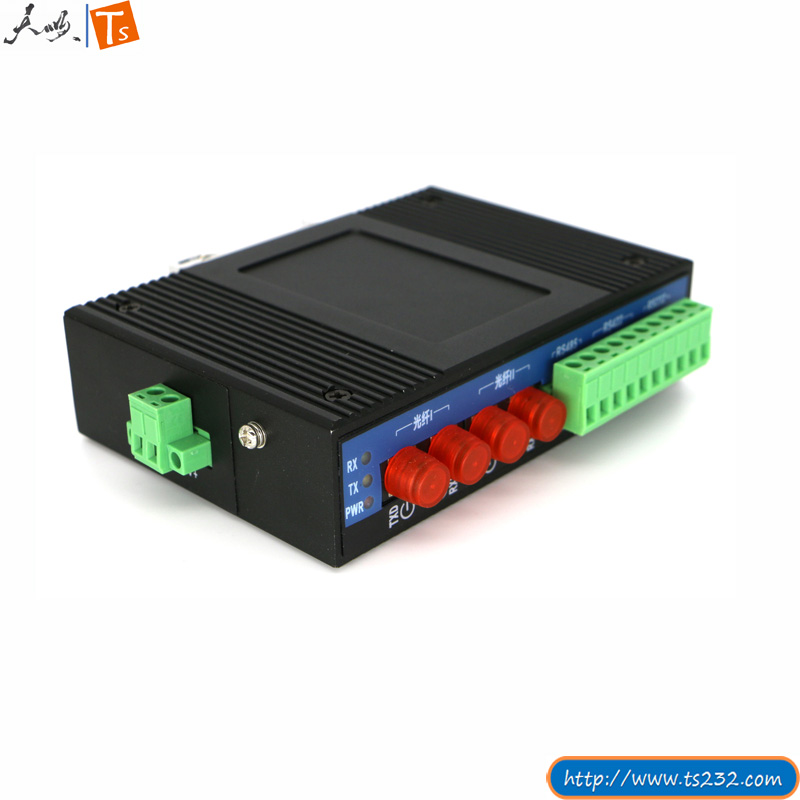

功能：RS-232/RS-485/RS422 链型网络光端机

▊功能简介：

TS-8543光纤转换器实现一路RS-232或RS-485或RS-422通过多模(单模)光纤上进行长距离传输，多个TS-8543可以组建链型光纤网络，实现每一个节点上的RS232/RS485/RS422在光纤链型网络上透明传输，无需修改用户协议，解决节点多且分散、通讯距离远与通讯速率高的矛盾，同时解决电磁干扰、地环干扰和雷电破坏的难题，大大提高数据通讯的可靠性、安全性和保密性。

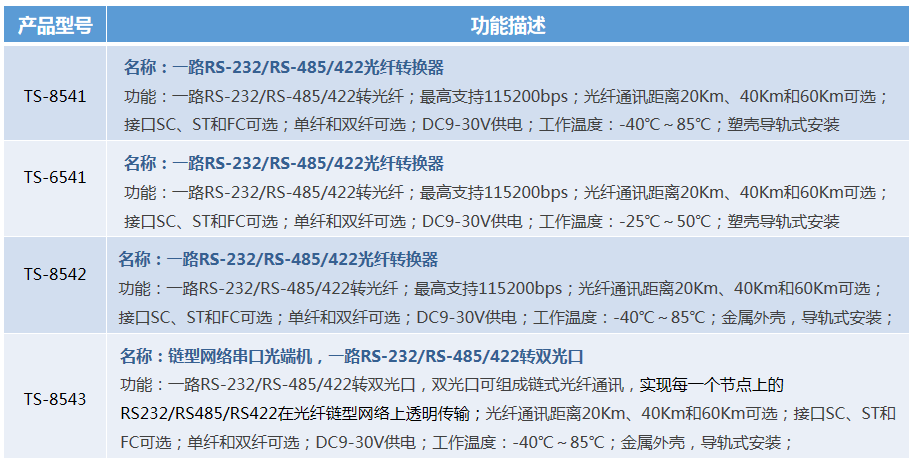

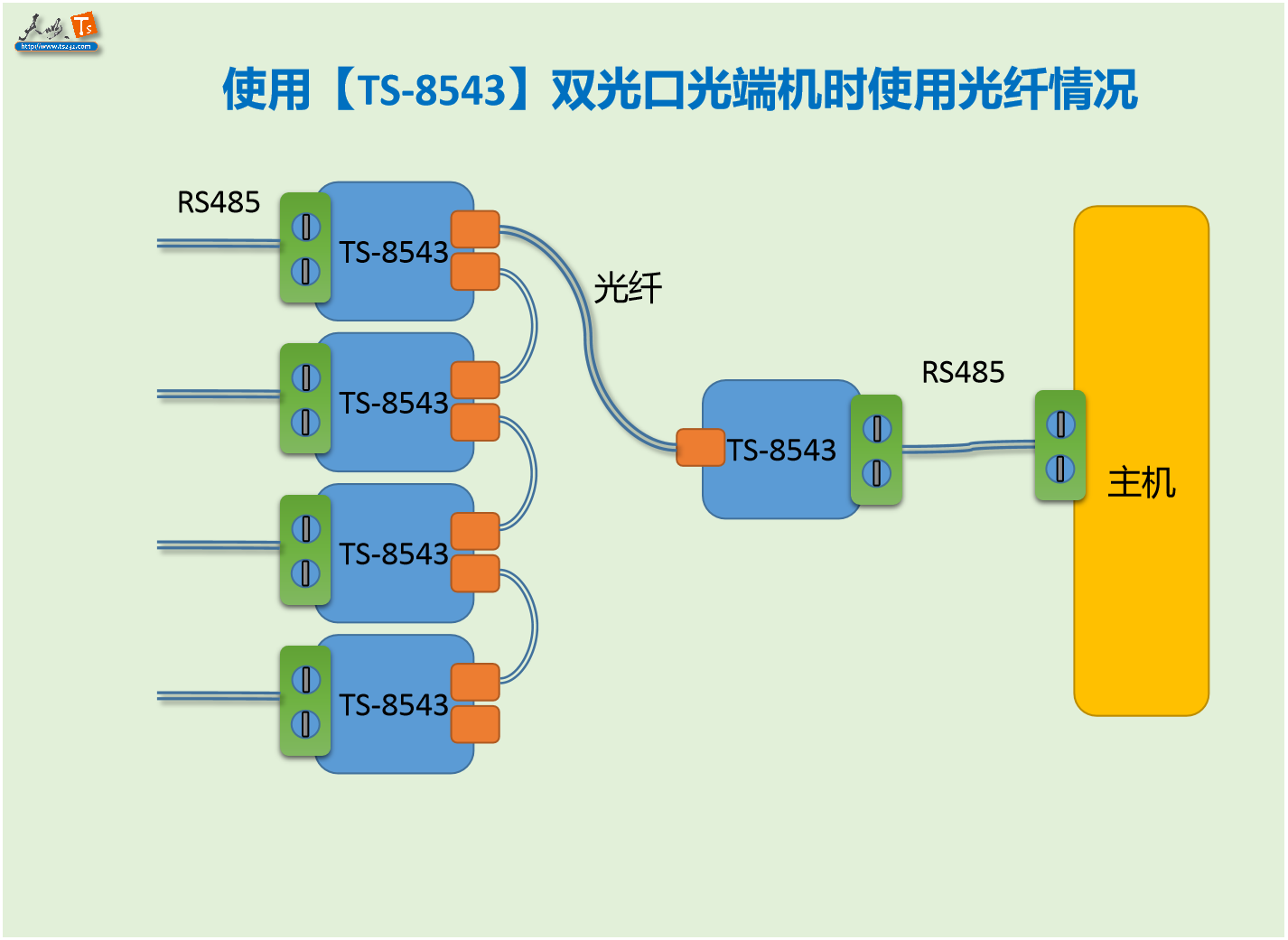

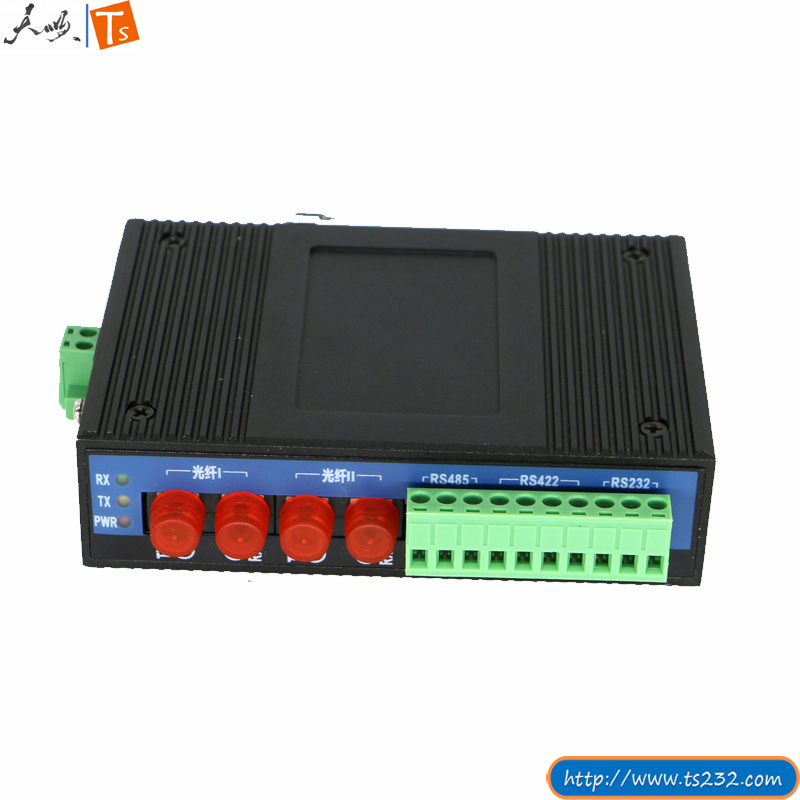

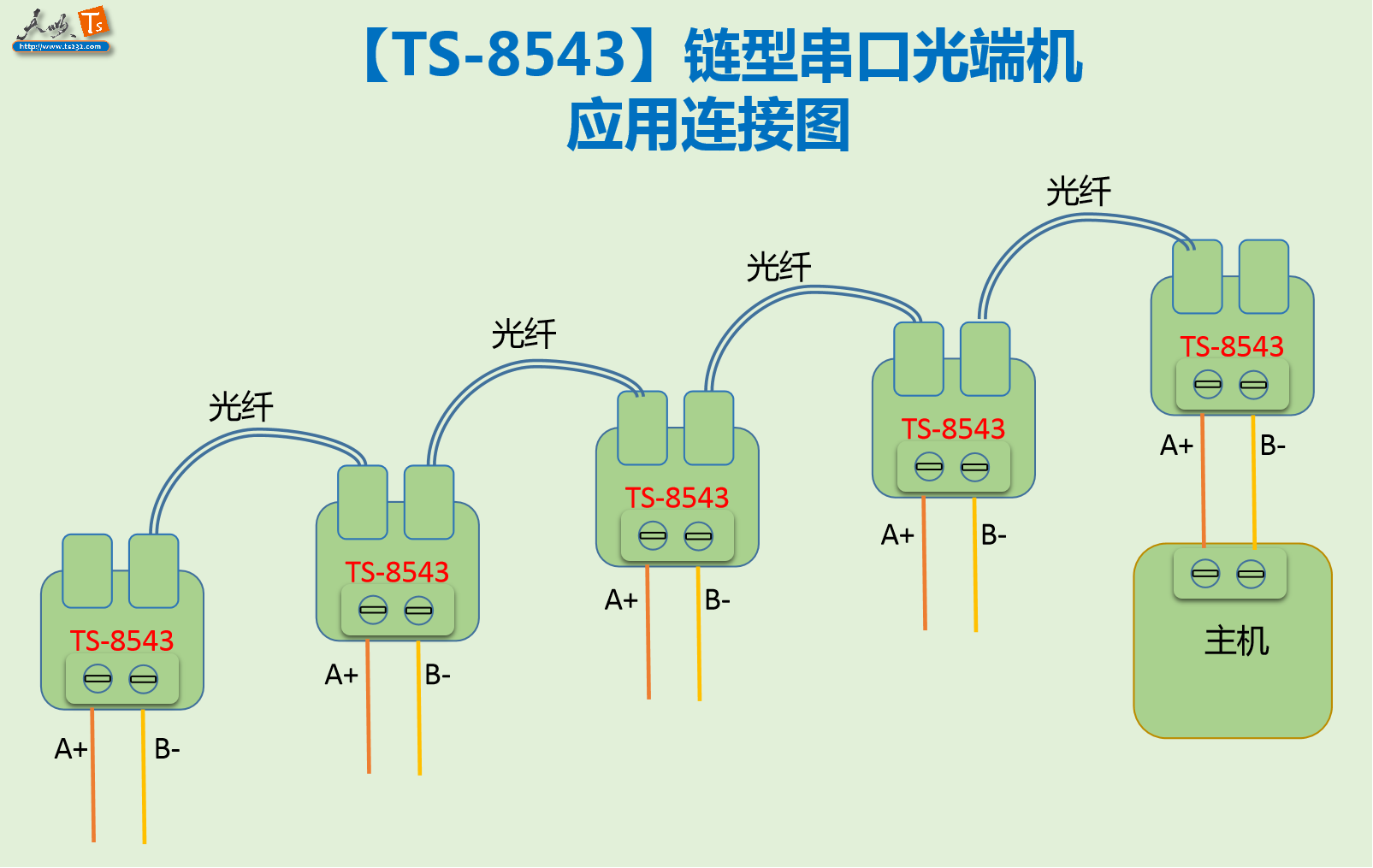

可以实现的功能：1、可以作为一般的RS-232或RS-485或RS-422和光纤转换；2、多个TS-8543可以组建链型光纤网络；3、实现单模和多模光纤的模式转换；4、实现光纤的中继。

RS485/RS422信号异常电圧保护：RS485/RS422在长距离通信时，容易受到干扰，TS-8543可耐受长时间9-600V以内的交直流电压。在RS485/RS422信号端被接入直流或交流电压大于9V时，内部电路会启动自动保护，异常电压消失后，又能自动恢复通讯。出现问题的网段和设备将被隔离，以确保其他网段的正常工作。

真正意义的防雷击保护：防止雷击浪涌引入转换器及设备，内置的光电隔离器及三级防雷保护电路，一路RS-485主节点和四路RS-485从节点采用三级防雷设计，电磁兼容符合并超过GB/T 17626.5-1999《电磁兼容 试验和测量技术》中规定的最高等级4级（4KV），RS-485信号端防雷击保护电压大于6000V。

优化结构：外壳采用2mm厚整体型材密封外壳，防护等级可达IP65（需要做三防）。使用防尘端子，导轨安装。具有优良的散热、防尘性能。

广泛应用于各种工业控制，分布数据采集等场合，特别适合电力系统自动化、交通控制等部门。

▊产品特性：

       1、通讯接口：串口信号RS-232或RS-485或RS-422接口可选；

2、通讯距离：RS-485侧通讯距离1.5Km ； RS-232通讯距离15m

3、RS-485支持128节点，RS-422支持64节点，RS-485信号流向自动识别，速率0～115.2Kbps自适应；

4、信号保护：DC或AC9V～600V以上自动保护

5、防雷击：三级防雷，异常电压自动保护与自动恢复，信号端雷击防护电压>6000V。

6、RS-232符合EIA-232-E标准；  RS-485符合TIA/EIA-485-A标准。

7、工业级光收发模块，确保数据稳定传输；电源及收发指示灯正确指示工作状态；

8、电磁兼容符合GB/T 17626《电磁兼容 试验和测量技术》中的IEC61000-4-5中关于浪涌测试要求。

9、工作电压：DC9-30V（产品的标准配件里不含电源）

10、工作电流：DC24V/20mA

11、重量：200g（带端子带卡轨）

12、尺寸大小：126mm×90mm×34mm

▊产品使用：

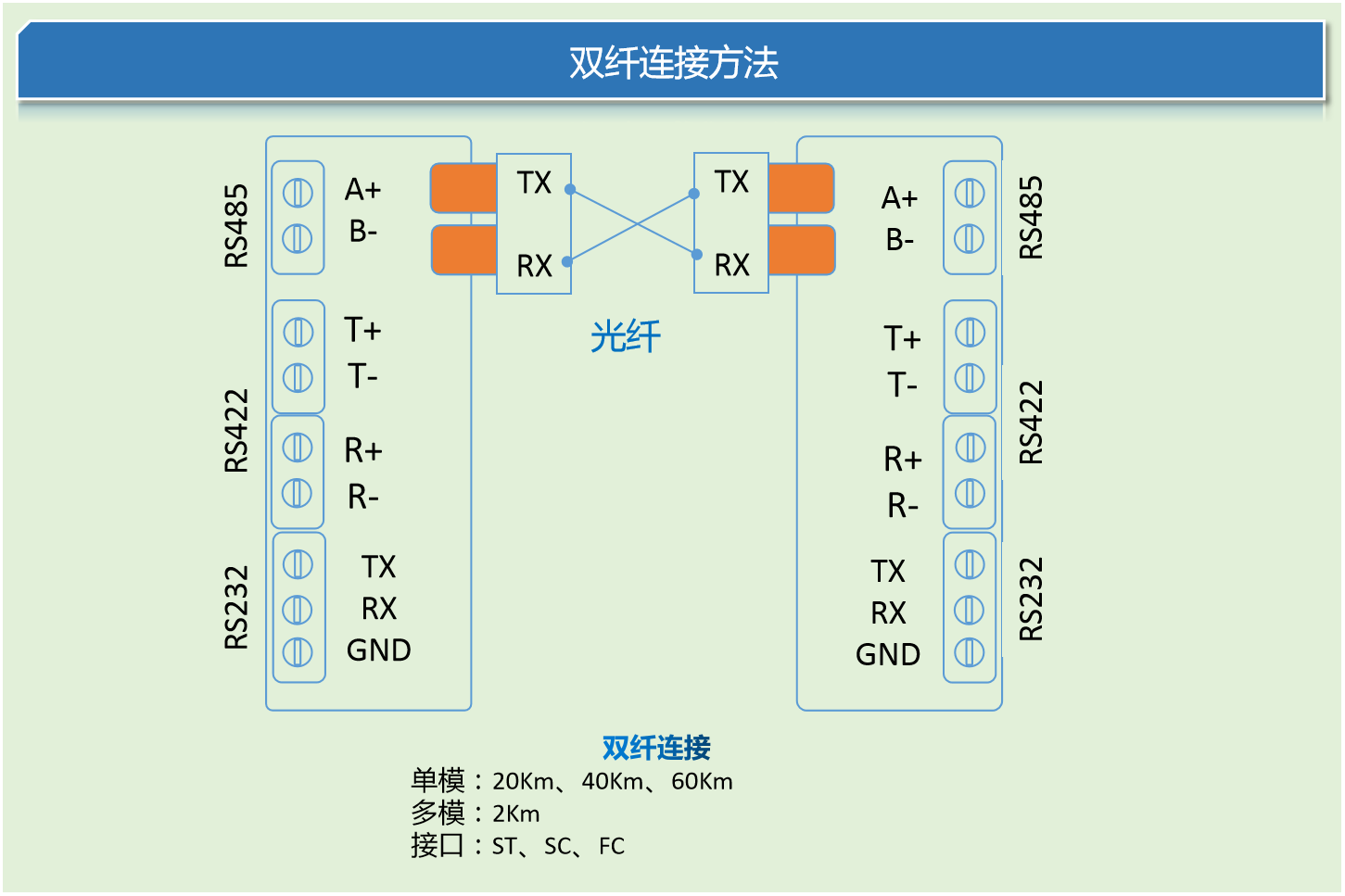

1、RS232/RS485/RS422转光纤使用

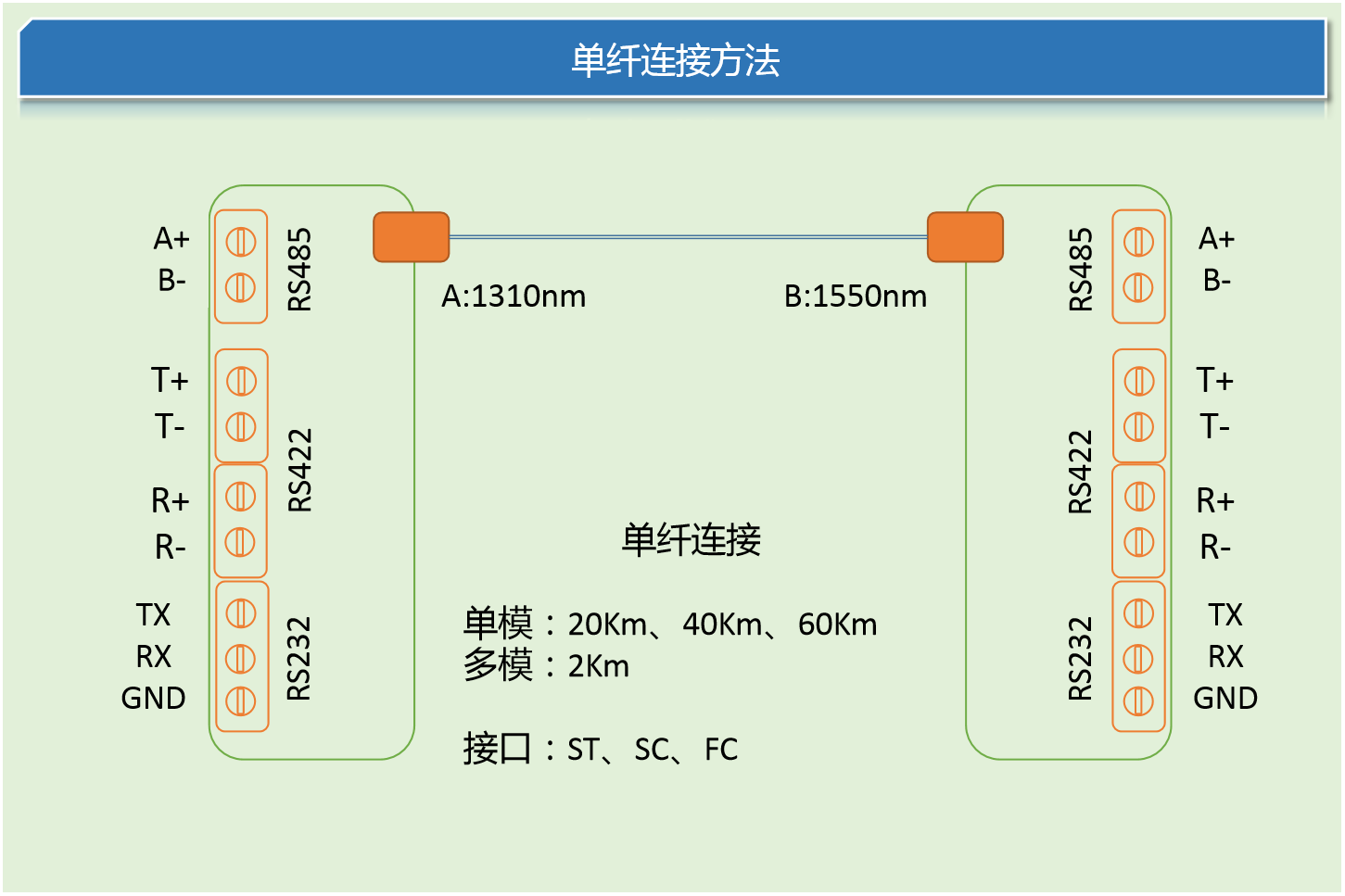

TS-8543用于点对点通信，采用工业级（-45℃～85℃）光收发模块，SC、ST或FC光接口。使用时将标有“TX”的端口通过单模光纤与对端标有“RX”的端口相连。使用单纤时，只需要将两台设备的光口对接。

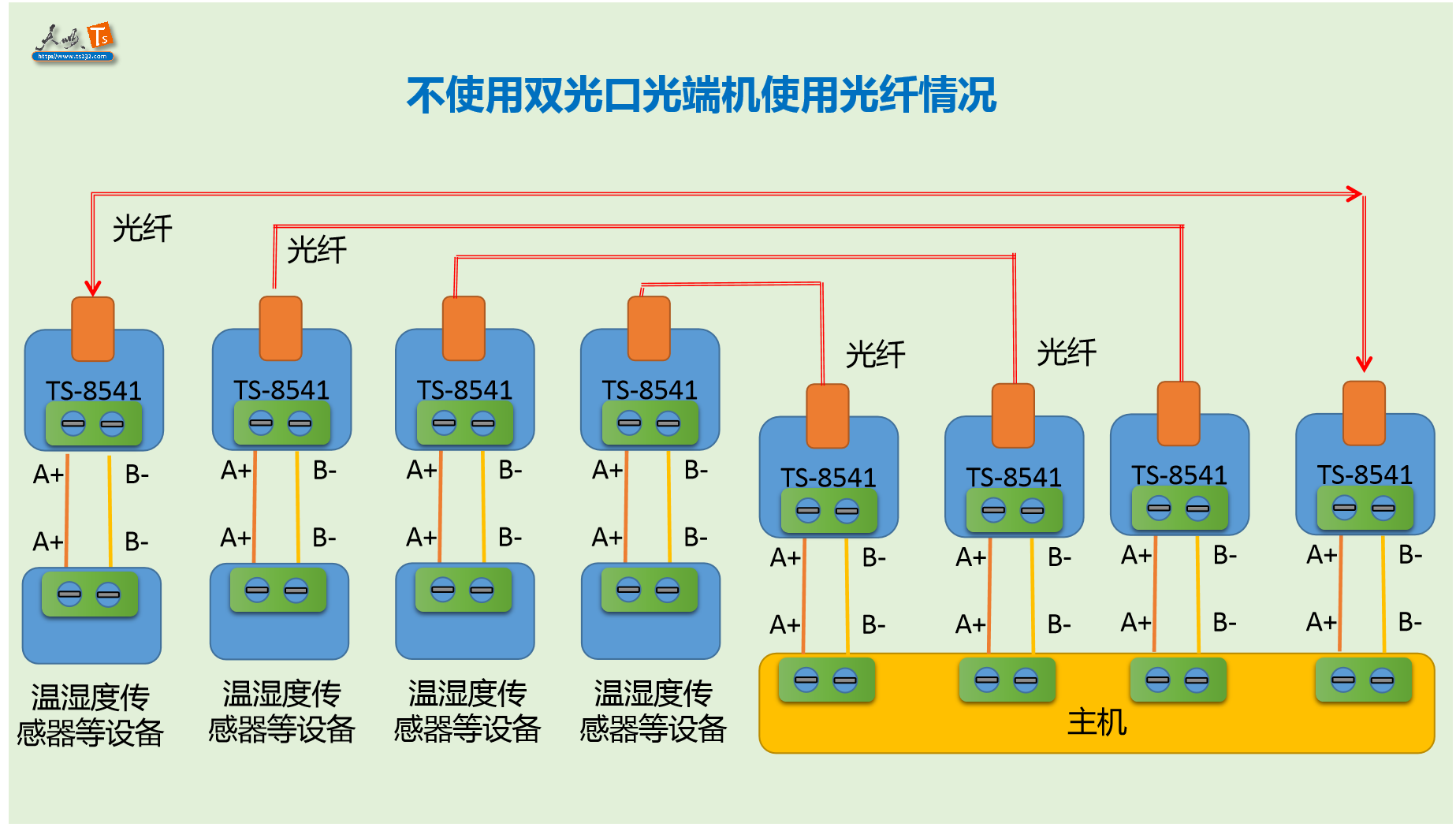

2、组建链型光纤网络，实现每一个节点上的RS232/RS485/RS422通讯

3、光纤模式转换

4、光纤中继

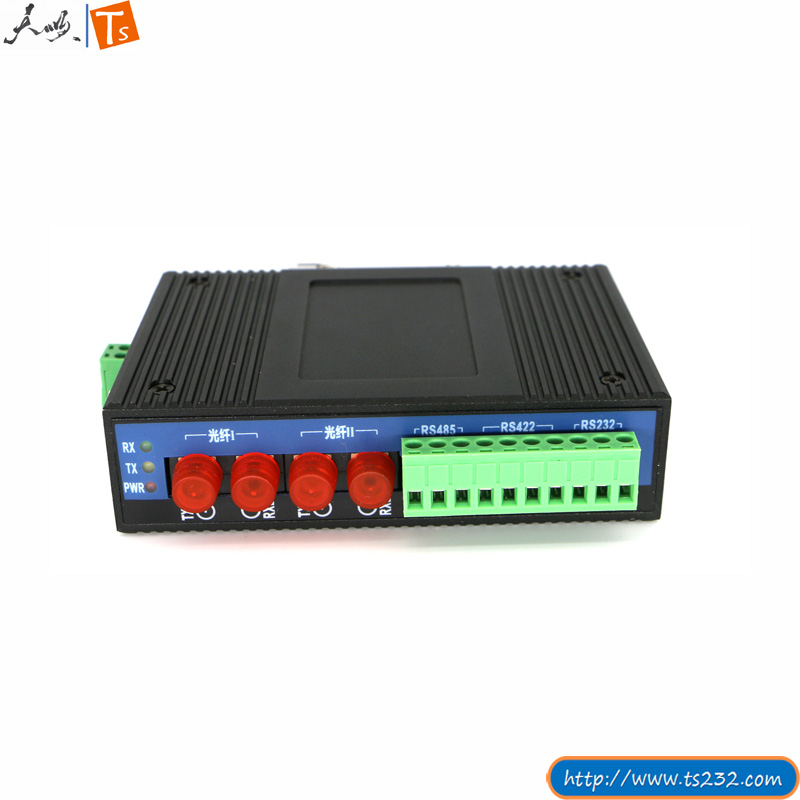

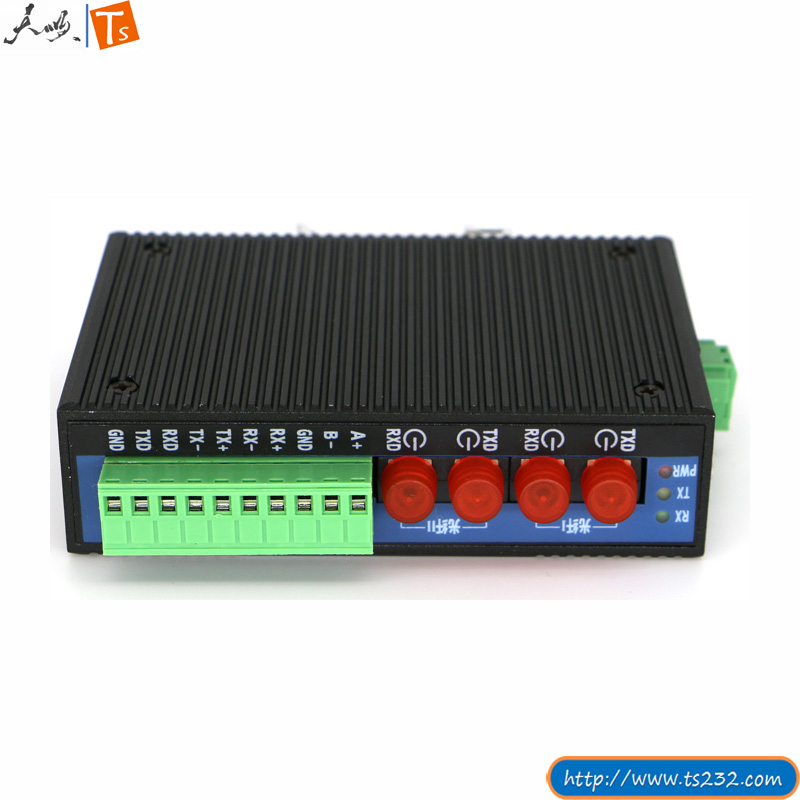

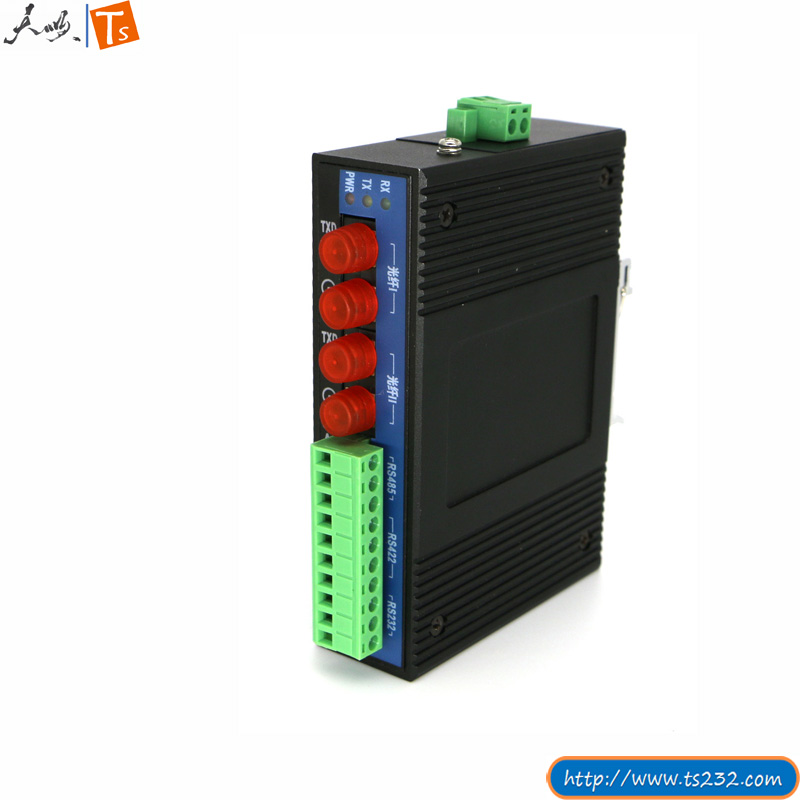

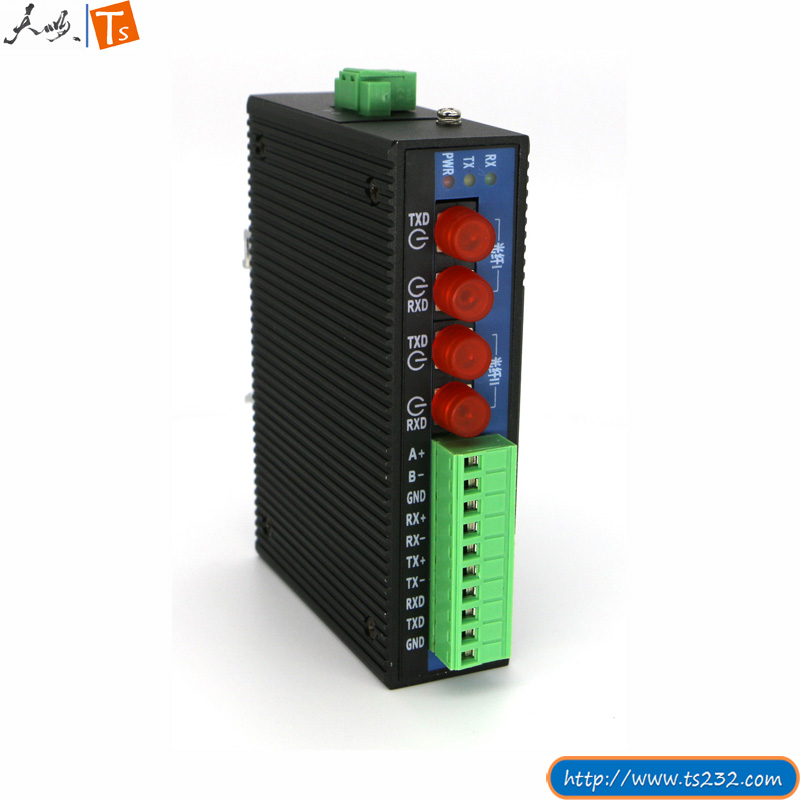

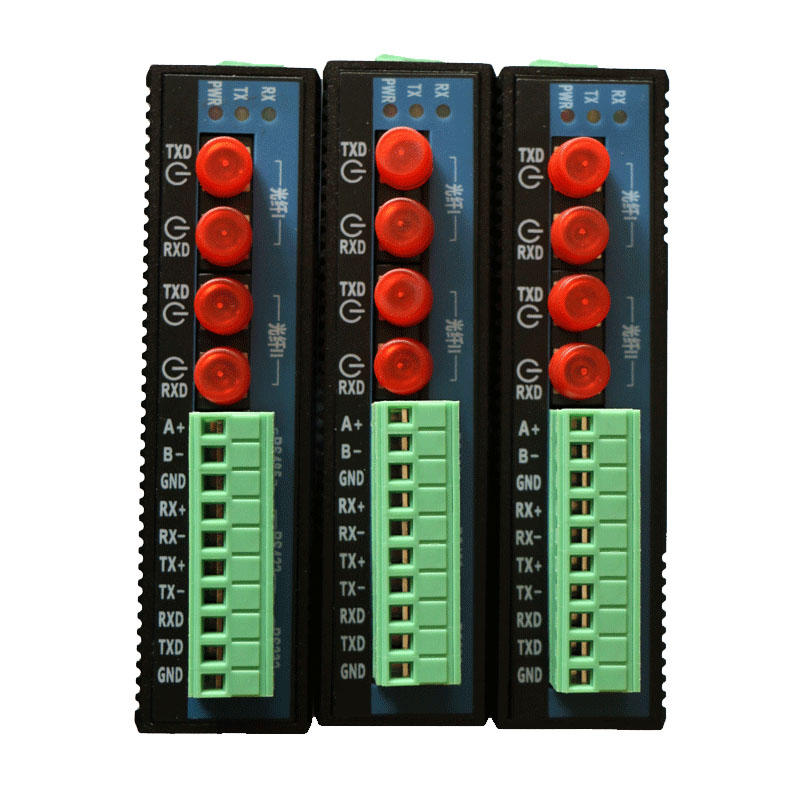

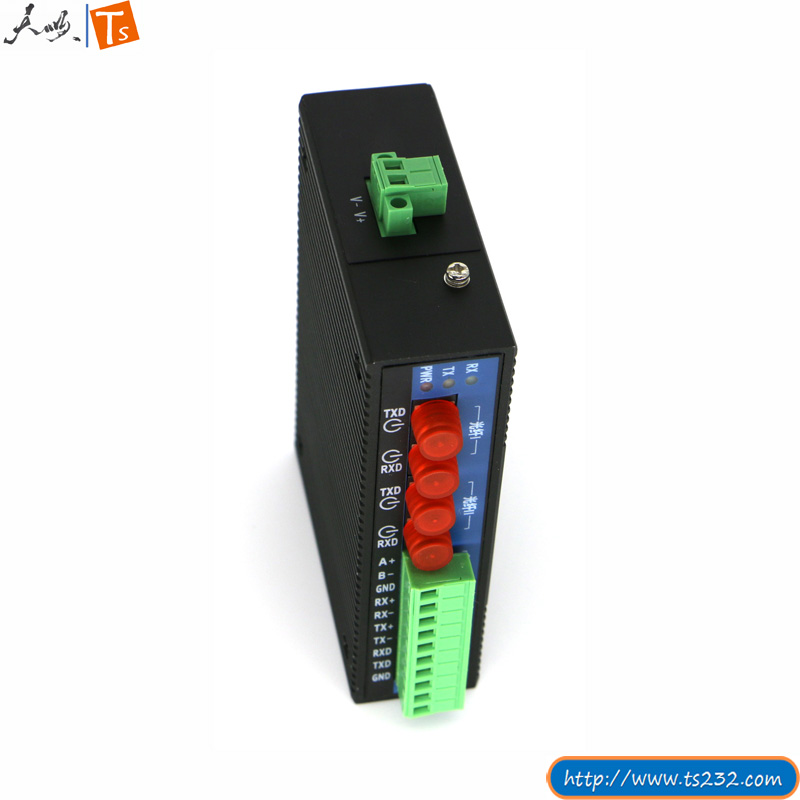

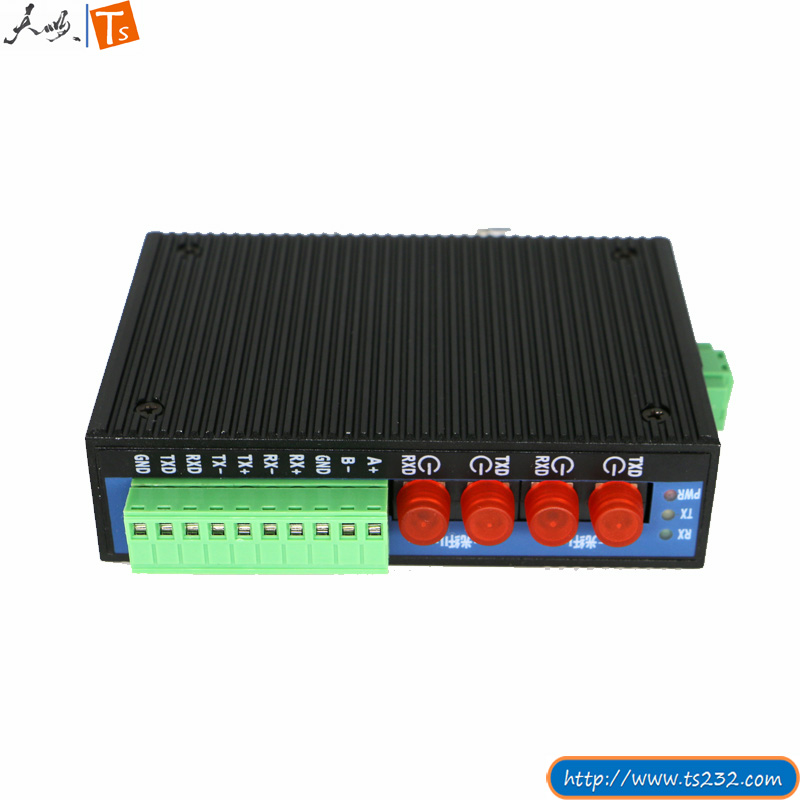

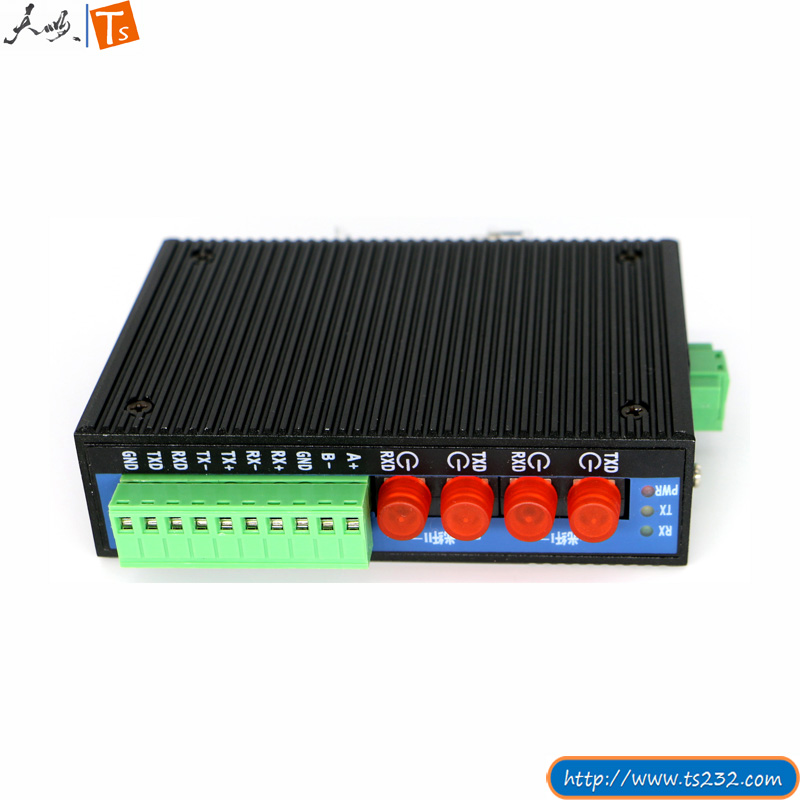

TS-8543电信号为十位工业级接线端子，定义如下：

          （1）RS-232接口：接线端子中8、9和10为RS-232接口，10为GND、8为RX（接收信号）、9为TX（发送信号）。

（2）RS-485/422接口：本转换器RS-485/422接口为聪明型设计，接口自动适应。当用做RS-485接口时，只用到1、2、3三个端子，1为A+，2为B-，3为GND。

当用做RS-422接口时，用到4、5、6、7脚，4为R+，5为R-,6为T+，7为T-，3为GND。

6.接地说明：RS-485（或RS-422）通信建议一定要接GND，因为RS-485（或RS-422）通信要求通信双方地电位差小于12V,及RS-485接3根线（A＋、B－、GND）,RS-422接5根线（TX+、TX-、RX+、RX-、GND）,信号的地线相连但不要接大地。

7.电源：   采用DC（直流）：DC9-30V。请务必注意电源极性使用电压的范围，接反会损坏设备（模块内部已作防反接处理）。

8.指示灯：   TS-8543光纤转换器提供三个指示灯，POW为电源指示灯，TX指示有数据从转换器往外发送，RX指示转换器接收外部数据。

注意事项：

1.本产品属精密设备，保存时应注意防潮，可定制“三防”产品；

2.设备不连接光纤时，光口应装上护罩。

五、质量保证

1. 本产品正常使用而损坏，一年内包修。

2. 本产品提供五年保修服务。

​​​​​​​订货信息：

TS-8543-XXXX-YYYY

XXXX：第一个光口参数，S2SC，单模双纤SC接口；

YYYY：第一个光口参数，P2ST，多模双纤ST接口；

        光口可选：单模、多模；SC、ST、FC；单纤、双纤。默认光波长1310nm。
