型号：【TS-8566GC1】

功能：全国产化USB转4路RS232/RS485/422带隔离





一、功能简介



TS-8566GC1可以通过USB扩展出额外的4个串口通讯，是一款全国产化的USB转4路RS232/RS-485/RS-422，无需修改现有的软件和硬件就可以通过USB口访问4个RS232/RS-485/RS-422，支持国产银河麒麟操作系统。



二、技术指标：



1、USB扩展出四个异步串口，端口有RS232、RS485和RS422；

2、RS232支持最高115.2Kbps通讯，RS485/RS422支持最高速度921.6Kbps；

3、电源由USB提供，无须外供电源；

4、USB与RS232/RS-485/RS-422之间采用10M高速光耦，提供3750 Vrms (min)光电隔离

5、USB隔离电源1000V；

6、内置数据流向智能识别电路，自动识别RS-485/RS-422信号流向，无需跳线；

7、RS485/422端口有瞬态抑制保护电路，提供400W（ 10/1000μs）保护；RS232接口芯片有15KV静电保护；

8、符合USB规范2.0；支持热插拔；

9、所有元器件均为工业级；

10、支持当前所有主流操作系统。

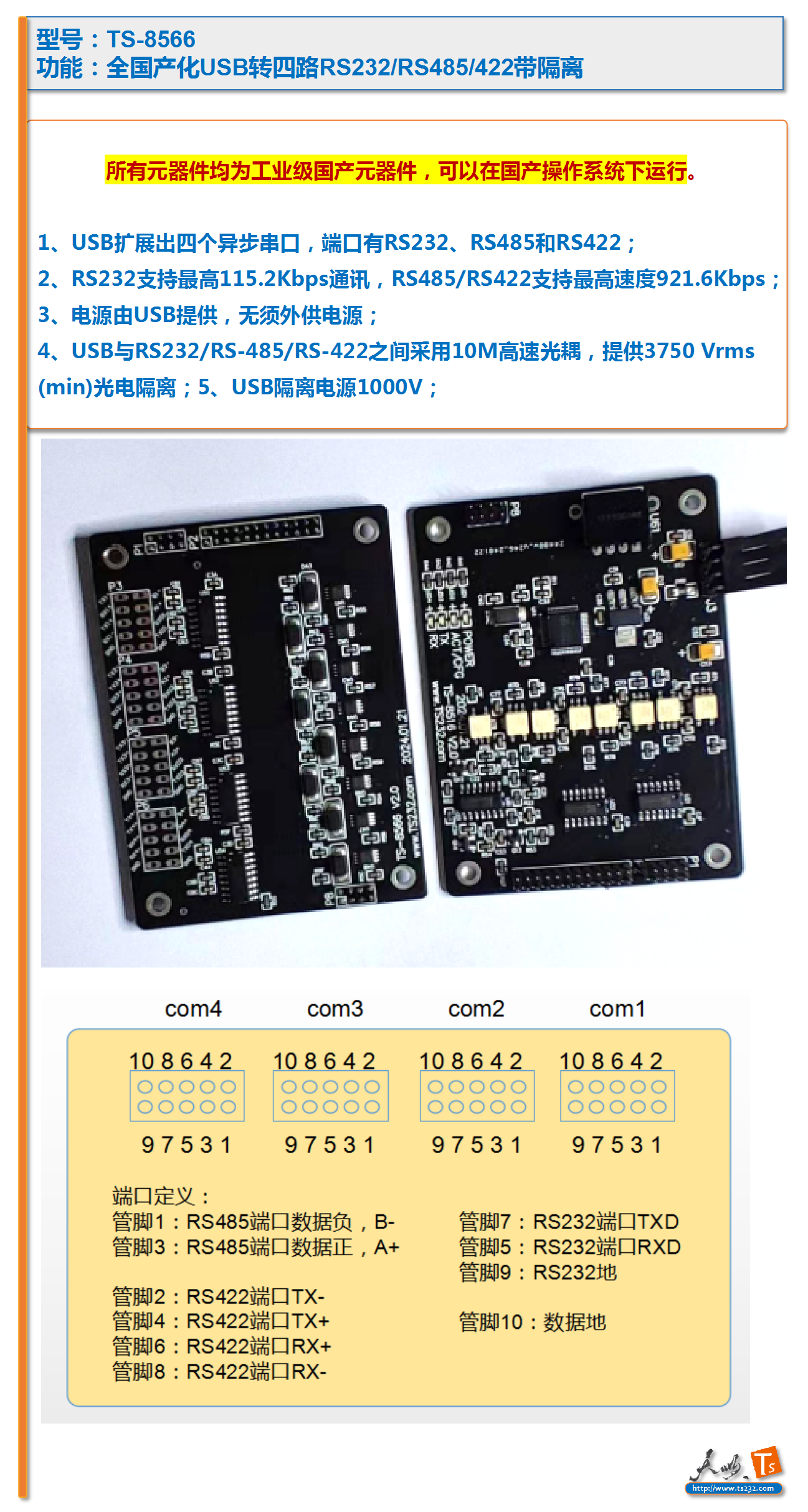

▊产品图品：



三、驱动安装

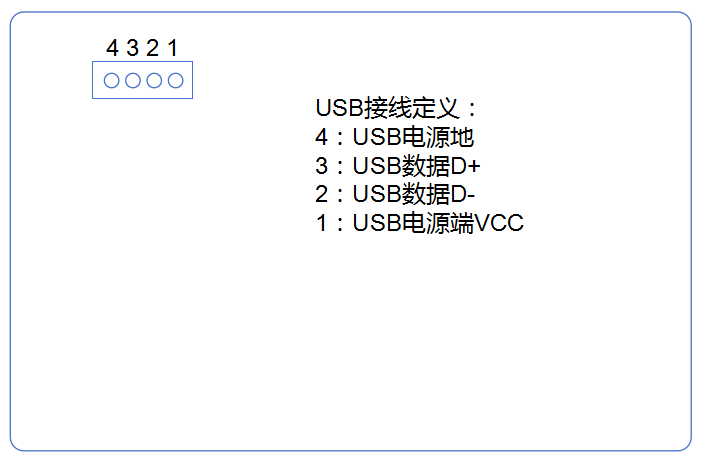

按下图定义，与计算机的USB端口连接。

注意：USB连线接错可能会烧坏电路板，请注意分清线序。

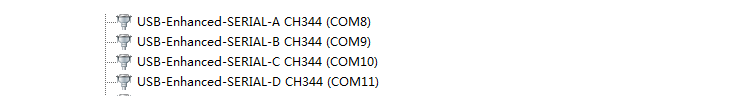

驱动安装成功后，在设备管理器\端口可以找到新增的4个串口。串口号可能会有不同。

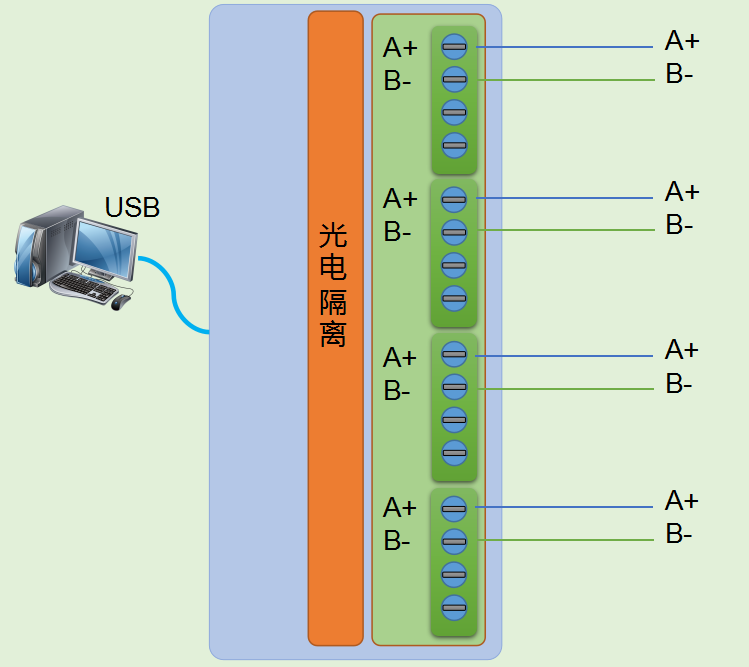

端口定义：

管脚1：RS485端口数据负，B-

管脚3：RS485端口数据正，A+



管脚2：RS422端口TX-

管脚4：RS422端口TX+

管脚6：RS422端口RX+

管脚8：RS422端口RX-



管脚7：RS232端口TXD

管脚5：RS232端口RXD

管脚9：RS232地



管脚10：数据地
