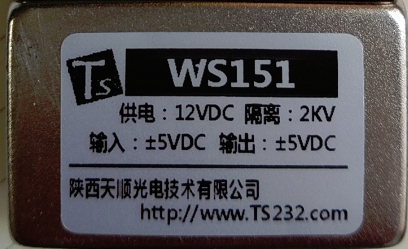

型号：WS151

功能：正负电压信号隔离模块

一、功能简介

    WS151是一种有源高精度信号调理模块，前级正负电压信号输入， 后级正负电压信号输出的有源隔离模块，模块内部嵌入了一个高效微功率电源，对产品内部电路供电。由于内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性和线性度，且功耗低，纹波小。此模块为两隔离，电源输入和信号输出共地，信号输入端和信号输出端之间隔离。

二、产品特点与技术参数

      1、两端隔离(信号输入和信号输出)

      2、高精度等级(0.1% FS)

      3、高线性度等级：(0.1% FS)

      4、隔离电压：(2KVAC/60s)

      5、低纹波噪声：(≤35mVpp，20MHz)

      6、极低温漂(50PPM/℃)

      7、工作温度范围: -40℃ to +85℃

      8、小体积: DIP5(40*25*16mm)

      9、ESD防护(IEC/EN61000-4-2 Contact ±4KV perf.Criteria B)

      10、输入电压±5V；输出电压±5V

      11、供电12VDC

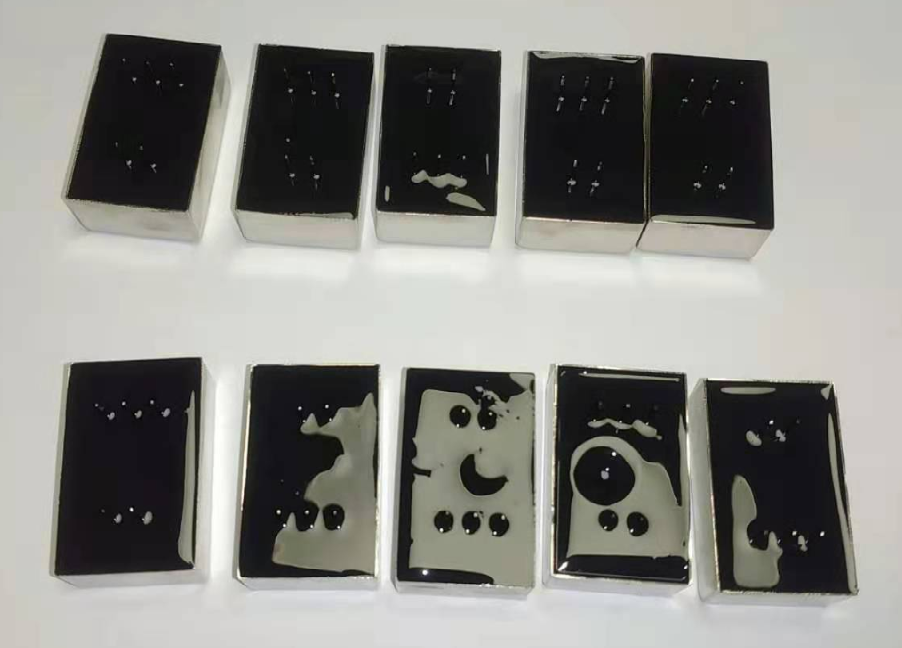

三、管脚定义

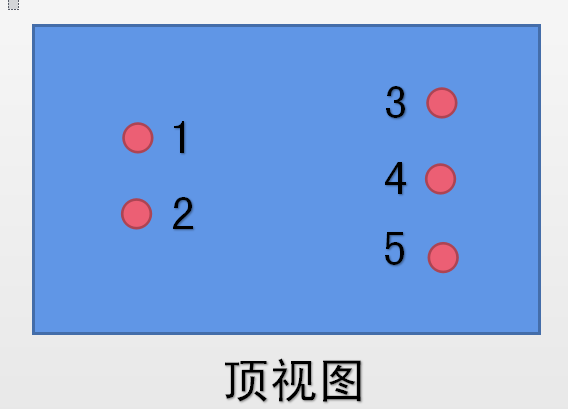

模块输入输出管脚定义：

1：输入电压﹣；

2：输入电压+；

3：输出电压+；

4：地（信号地与电源地共地）

5：电源+

四、注意事项

1、供电电压为直流12V，最大范围为±5%，大于12V供电将可能烧毁模块；小于12VDC，模块将工作于不稳定状态；

2、输入信号不能小于-5VDC或大于5VDC；
