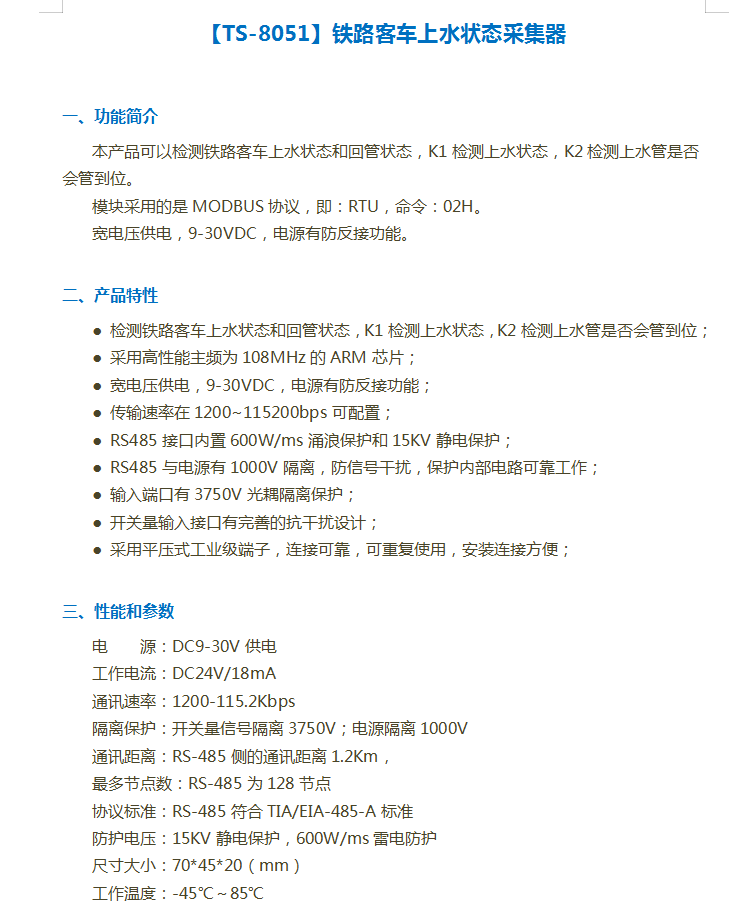

▊功能简介

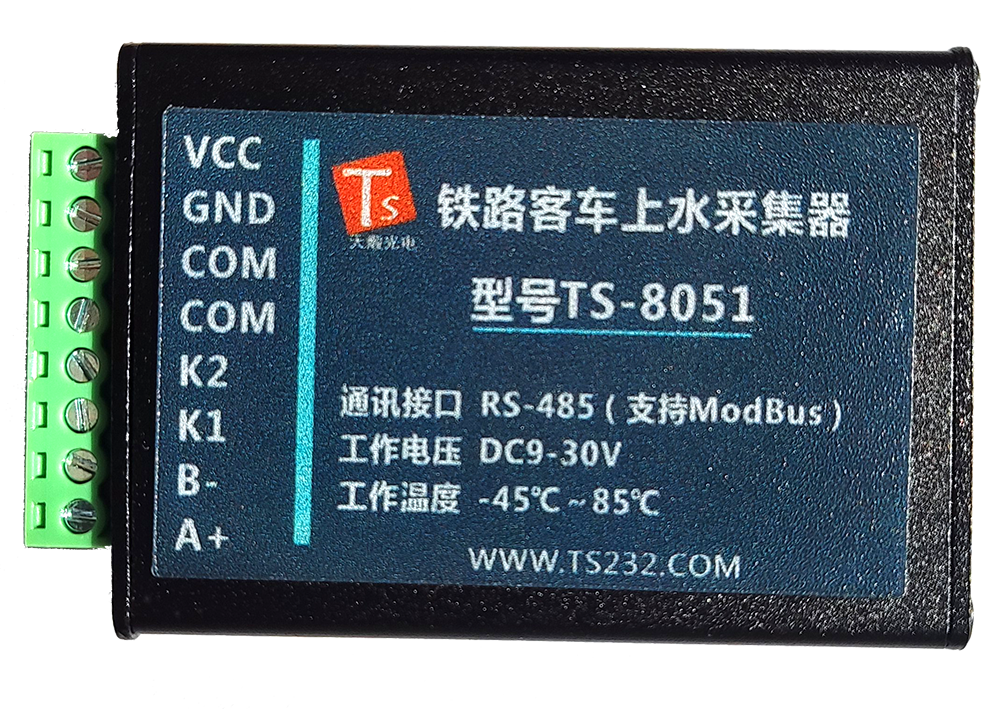

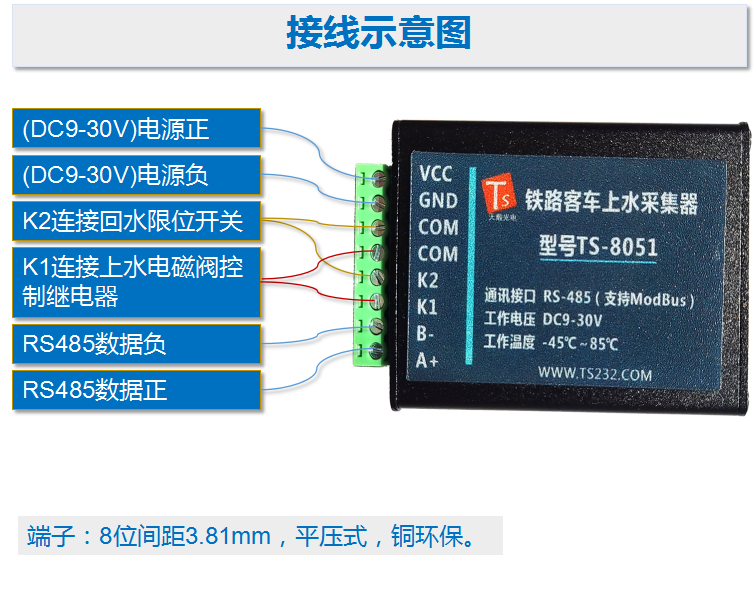

本产品可以检测铁路客车上水状态和回管状态，K1检测上水状态，K2检测上水管是否会管到位。

模块采用的是MODBUS协议，即：RTU，命令：02H。

宽电压供电，9-30VDC，电源有防反接功能。



▊产品特性



● 检测铁路客车上水状态和回管状态，K1检测上水状态，K2检测上水管是否会管到位；

● 采用高性能主频为108MHz的ARM芯片；

● 宽电压供电，9-30VDC，电源有防反接功能；

● 传输速率在1200~115200bps可配置；

● RS485接口内置600W/ms涌浪保护和15KV静电保护；

● RS485与电源有1000V隔离，防信号干扰，保护内部电路可靠工作；

● 输入端口有3750V光耦隔离保护；

● 开关量输入接口有完善的抗干扰设计；

● 采用平压式工业级端子，连接可靠，可重复使用，安装连接方便；



▊性能和参数



电    源：DC9-30V供电

工作电流：DC24V/18mA

通讯速率：1200-115.2Kbps

隔离保护：开关量信号隔离3750V；电源隔离1000V

通讯距离：RS-485侧的通讯距离1.2Km，

最多节点数：RS-485为128节点

协议标准：RS-485符合TIA/EIA-485-A标准

防护电压：15KV静电保护，600W/ms雷电防护

尺寸大小：70*45*20（mm）

工作温度：-45℃～85℃

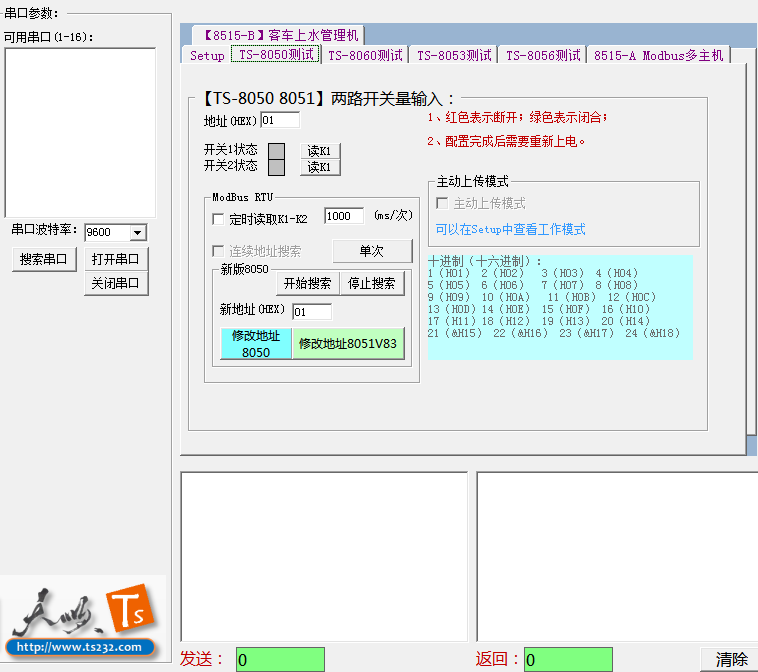

配置地址与功能测试：



      采集模块需要使用配置软件修改地址或检测模块工作是否正常。







1、搜索串口：搜索计算机可用串口，目前支持的串口号为1-16；

2、打开串口：选择的串口与模块相连。通过USB转RS485或者RS232转RS485与模块连接。

3、供电：9-30VDC。

4、开始搜索：搜索连接的模块。配置参数、检测模块时只连接一个模块。地址从01开始。在地址栏后面会显示当前模块的地址。

5、修改地址：在新地址后面填入新地址。然后修改地址。新地址为十六进制。

6、断电后10秒后，重新上电。搜索后在地址栏显示修改后的地址。

 7、检测模块功能是否正常：选择定时读取K1、K2，会实时显示K1和K2的状态，红色为断开，绿色为闭合。下面的文本框显示发送命令和返回数据，功能正常时，发送命令和返回数据应该是相同的。
