【TS-8515D 】

快速Modbus协议多主机智能管理器

---



适合多主机发送命令时间间隔较小，主机数量大于1情况。



原来主机采集从机数据比如间隔100ms，增加第二台同样主机时，在从机的数据总线上，即使按理想情况时间间隔变为50ms，增加第三台主机时，数据总线时间间隔理想情况为33ms，从机设备会没有能力处理如此间隔时间较短的命令。



为解决这个问题采用完全主机代理方式。全新的TS-8515D使用了堆栈、数据池、多线程等 技术，使多主机访问数据的效率提高了25倍，适合与多台主机同时访问多台设备，速度较快情形。













▊注意事项：



（1）在使用多主机对原设备控制时，从机端口发送命令时间间隔与数据长度有关，如果时间太小，返回数据太长，可能导致数据接收不完整。需要设置合适的∆t1。



（2）本管理机适合数据收发较快情形。



（3）第一条命令用于建立数据列表，从机收到命令后返回数据，主机在第二条相同命令时才会有返回数据。



（4）如果主机收发数据很少，几十分钟甚至几小时才有一条数据，适合使用TS-8515A。因为为了提高数据池的利用率和效率，数据池每隔一段时间会根据主机和从机数据返回情况而进行定期清理。

---



▊硬件技术指标：

电    源：DC9-30V供电

工作电流：DC24V

通讯速率：300-115.2Kbps，默认9600 8 N 1

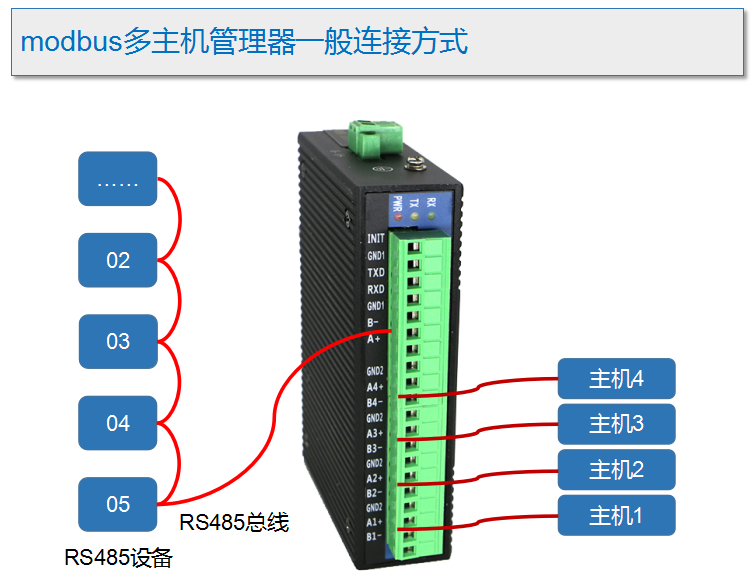

端口数量：主机端口4个，从机端口1个（RS485总线理论为256节点）。

隔离保护：信号隔离电压5000V；电源隔离  1000V

通讯距离：RS-485/422侧的通讯距离1.5Km

最多节点数：RS-485为128节点

散热：彻底解决可能存在的散热问题，主芯片增加散热片和导热硅胶。

防护电压：15KV静电保护，600W/ms雷电防护；电磁兼容符合GB/T 17626《电磁兼容 试验和测量技术》中的IEC61000-4-5中关于浪涌测试要求。

尺寸大小：工业导轨槽模块(126mm×90mm×34mm)

工作温度：-45℃～85℃





▊软件技术指标：



协议标准： RS-485符合TIA/EIA-485-A标准；RS-422符合EIA-422-A标准；支持MODBUS  RTU或MODBUS RTU/ACSII协议进行透传，不区分命令。

指令数据列表：100组；

命令数据长度 256 个字节；

返回数据长度 256 个字节；

主机指令时间间隔：35ms。（四个主机指令时间间隔都可设定为35ms，35ms之内可以处理4条主机指令。）

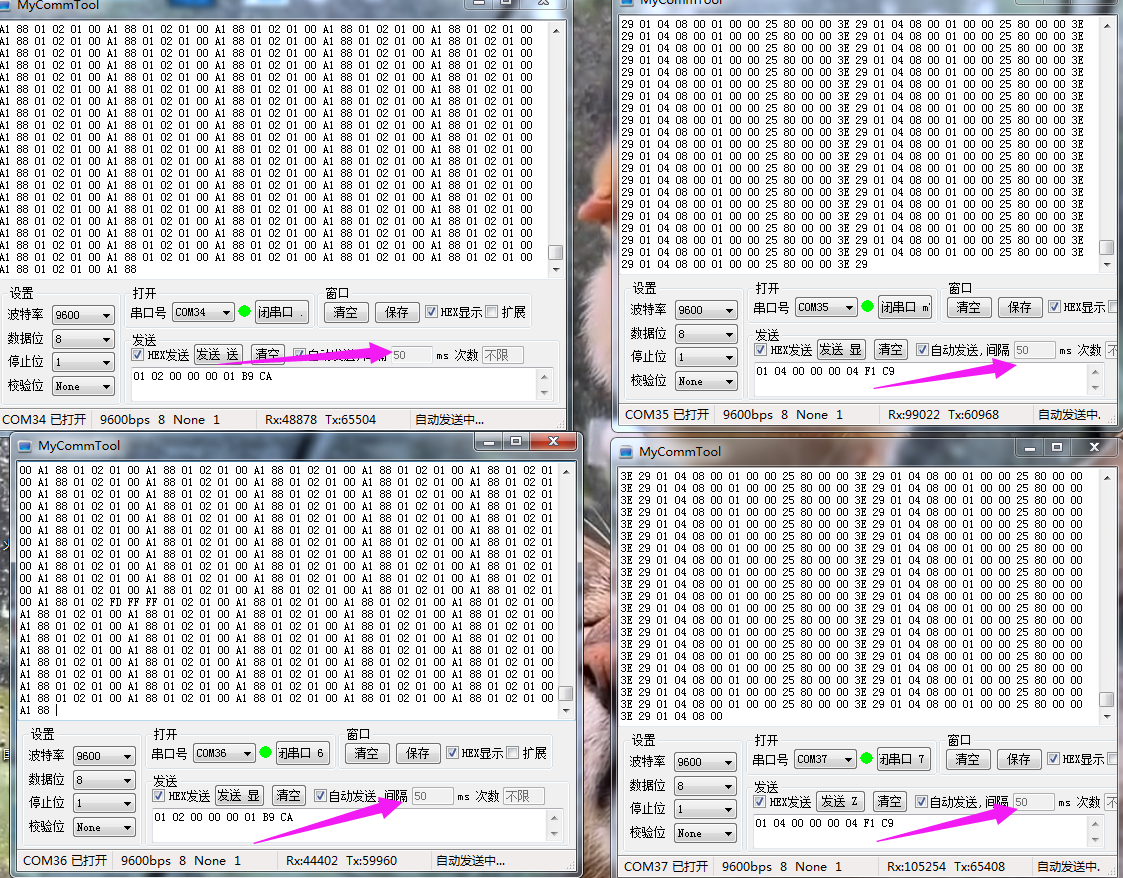

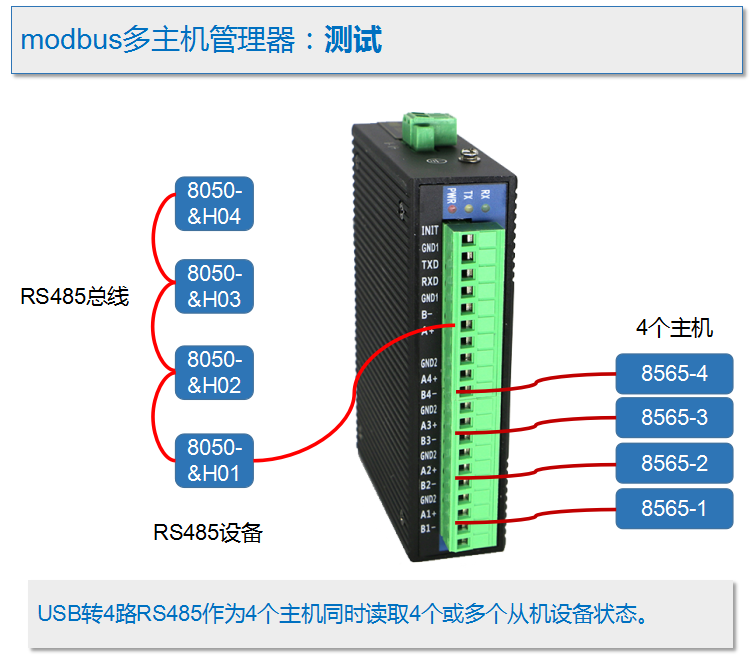

▊测试数据：



主机1

Tx:593-11:00:52.321-04 02 00 00 00 02 F9 9E Rx:594-11:00:52.365-04 02 01 00 A1 44 Tx:595-11:00:52.386-04 02 00 00 00 02 F9 9E Rx:596-11:00:52.429-04 02 01 00 A1 44 Tx:597-11:00:52.450-04 02 00 00 00 02 F9 9E Rx:598-11:00:52.509-04 02 01 00 A1 44 Tx:599-11:00:52.529-04 02 00 00 00 02 F9 9E Rx:600-11:00:52.573-04 02 01 00 A1 44 Tx:601-11:00:52.593-04 02 00 00 00 02 F9 9E Rx:602-11:00:52.637-04 02 01 00 A1 44 Tx:603-11:00:52.657-04 02 00 00 00 02 F9 9E Rx:604-11:00:52.701-04 02 01 00 A1 44 Tx:605-11:00:52.721-04 02 00 00 00 02 F9 9E Rx:606-11:00:52.765-04 02 01 00 A1 44 Tx:607-11:00:52.785-04 02 00 00 00 02 F9 9E Rx:608-11:00:52.829-04 02 01 00 A1 44 Tx:609-11:00:52.849-04 02 00 00 00 02 F9 9E Rx:610-11:00:52.956-04 02 01 00 A1 44 Tx:611-11:00:52.970-04 02 00 00 00 02 F9 9E Rx:612-11:00:53.015-04 02 01 00 A1 44 Tx:613-11:00:53.049-04 02 00 00 00 02 F9 9E







主机2

Tx:610-11:00:52.353-01 02 00 00 00 02 F9 CB Rx:611-11:00:52.397-01 02 01 00 A1 88 Tx:612-11:00:52.417-01 02 00 00 00 02 F9 CB Rx:613-11:00:52.461-01 02 01 00 A1 88 Tx:614-11:00:52.481-01 02 00 00 00 02 F9 CB Rx:615-11:00:52.525-01 02 01 00 A1 88 Tx:616-11:00:52.545-01 02 00 00 00 02 F9 CB Rx:617-11:00:52.590-01 02 01 00 A1 88 Tx:618-11:00:52.609-01 02 00 00 00 02 F9 CB Rx:619-11:00:52.653-01 02 01 00 A1 88 Tx:620-11:00:52.673-01 02 00 00 00 02 F9 CB Rx:621-11:00:52.717-01 02 01 00 A1 88 Tx:622-11:00:52.737-01 02 00 00 00 02 F9 CB Rx:623-11:00:52.787-01 02 01 00 A1 88 Tx:624-11:00:52.802-01 02 00 00 00 02 F9 CB Rx:625-11:00:52.845-01 02 01 00 A1 88 Tx:626-11:00:52.865-01 02 00 00 00 02 F9 CB Rx:627-11:00:52.968-01 02 01 00 A1 88 Tx:628-11:00:53.001-01 02 00 00 00 02 F9 CB Rx:629-11:00:53.029-01 02 01 00 A1 88





主机3

Tx:591-11:00:52.369-01 02 00 00 00 02 F9 CB Rx:592-11:00:52.413-01 02 01 00 A1 88 Tx:593-11:00:52.433-01 02 00 00 00 02 F9 CB Rx:594-11:00:52.477-01 02 01 00 A1 88 Tx:595-11:00:52.497-01 02 00 00 00 02 F9 CB Rx:596-11:00:52.541-01 02 01 00 A1 88 Tx:597-11:00:52.561-01 02 00 00 00 02 F9 CB Rx:598-11:00:52.605-01 02 01 00 A1 88 Tx:599-11:00:52.625-01 02 00 00 00 02 F9 CB Rx:600-11:00:52.669-01 02 01 00 A1 88 Tx:601-11:00:52.689-01 02 00 00 00 02 F9 CB Rx:602-11:00:52.749-01 02 01 00 A1 88 Tx:603-11:00:52.769-01 02 00 00 00 02 F9 CB Rx:604-11:00:52.813-01 02 01 00 A1 88 Tx:605-11:00:52.833-01 02 00 00 00 02 F9 CB Rx:606-11:00:52.877-01 02 01 00 A1 88 Tx:607-11:00:52.996-01 02 00 00 00 02 F9 CB

主机4

Tx:1320-11:00:52.370-04 02 00 00 00 02 F9 9E Rx:1321-11:00:52.429-04 02 01 00 A1 44 Tx:1322-11:00:52.449-04 02 00 00 00 02 F9 9E Rx:1323-11:00:52.493-04 02 01 00 A1 44 Tx:1324-11:00:52.513-04 02 00 00 00 02 F9 9E Rx:1325-11:00:52.557-04 02 01 00 A1 44 Tx:1326-11:00:52.577-04 02 00 00 00 02 F9 9E Rx:1327-11:00:52.621-04 02 01 00 A1 44 Tx:1328-11:00:52.642-04 02 00 00 00 02 F9 9E Rx:1329-11:00:52.685-04 02 01 00 A1 44 Tx:1330-11:00:52.705-04 02 00 00 00 02 F9 9E Rx:1331-11:00:52.749-04 02 01 00 A1 44 Tx:1332-11:00:52.770-04 02 00 00 00 02 F9 9E Rx:1333-11:00:52.829-04 02 01 00 A1 44 Tx:1334-11:00:52.850-04 02 00 00 00 02 F9 9E Rx:1335-11:00:52.959-04 02 01 00 A1 44 Tx:1336-11:00:52.994-04 02 00 00 00 02 F9 9E Rx:1337-11:00:53.024-04 02 01 00 A1 44 Tx:1338-11:00:53.050-04 02 00 00 00 02 F9 9E
